Die Platine der Spannungsverdoppelung von 6 auf 12 Volt

  Zurück zum aufrufenden Dokument.

  Seiten mit diesem Bild.

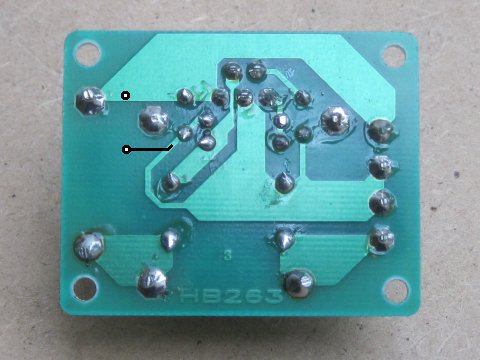

Die Platine der Spannungsverdoppelung von unten gesehen.

Gute Lötstellen sind glänzend  (zwinker) . Wie auf der verweisenden Seite beschrieben, ist der von Conrad vorgesehene Kondensator am Eingang für unsere Zwecke zu schwachbrüstig. Er würde durch einen Elko mit 47 µF (25 Volt) ersetzt.

Die schwarz eingezeichneten, zusätzlichen Augen nehmen einen zweiten davon parallel auf. Mit 94 µF am Eingang und 1.000 am Ausgang lässt sich's leben.

Die Eingangsspannung wird nicht wirklich verdoppelt - rechnerisch gehen so um die 0,7 Volt verloren. Das tut hier nicht weh, da die Ladespannung unserer Motorräder 7,2 Volt beträgt.


Auf das Bild wird in diesem Dokument verwiesen:

Die Spannungsverdopplung (alte Version)
Wir beschreiben eine Schaltung, mit der sich aus 6 Volt knapp 12 Volt gewinnen lassen (veraltete Version!).
