Ein Akkupack mit LiFePo4–Akkus und Pufferschaltung

  Zurück zum aufrufenden Dokument.

  Seiten mit diesem Bild.

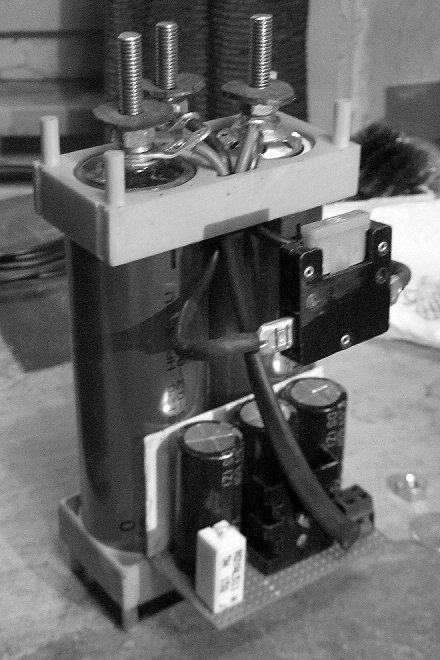

Das Akkupack mit interner Verkabelung und der Pufferschaltung.

Sorry für die miese Bildqualität. Das ist ein nächtlicher Schnappschuss von der Werkbank.

Dieses Akkupack kann einfach in ein Gehäuse geschoben werden, das außen ziemlich genau die Maße einer konventionellen Blei–Säure–Batterie mit 8 Ah hat (neue Bauform).

Der dritte Anschluss in der Mitte ist der Ausgang der 30 A–Flachsicherung im Vordergrund. Deren Halter wird durch die Litzen mit 4 mm² Querschnitt an die hintere Gehäusewand gedrückt.

Unten im Bild ist eine Pufferschaltung aus drei Superkondensatoren mit 60 Farad (in Serie) zu sehen. Links ist der Ladewiderstand mit 15 Ω, unter dem Kühlkörper die Schottky–Freilaufdiode mit 30 A.

Die Gummiringe oben an den Polklemmen sollen verhindern, dass da Wasser eintritt.


Auf das Bild wird in diesem Dokument verwiesen:

LiFePO4–Akkus statt Blei–Batterien
Vorstellung der modernen Akkus und des Eigenbau–Gehäuses.
