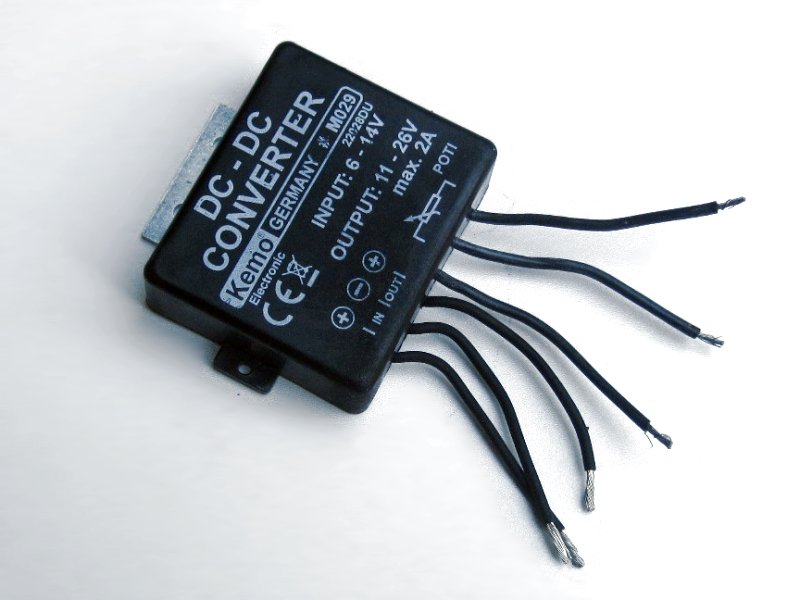

Der Spannungswandler von Kemo - er arbeitet ab 6 Volt.

Für diesen Step up–Wandler (für Gleichstrom) sind 2017 rund 20,- € anzulegen. Bei 7,2 Volt am Eingang und 1 Ampère Last am Ausgang soll er die Ausgangsspannung noch auf 11 Volt erhöhen. Bei 6 Volt dürften es eher nur gut 9 Volt sein.

Der vergossene Baustein mit herausgeführtem Kühlblech–Anschluss (der führt Masse) ist recht groß (70 × 60 × 23 mm ohne Befestigungs– und Kühllaschen). Sofern das Gerät nicht auf ein Karosserieblech geschraubt werden kann, braucht es einen großen Kühlkörper oder einen Lüfter.

Das Potentiometer (4,7 kΩ linear) dient ab 10 Volt Eingangsspannung zur Begrenzung der Ausgangsspannung des DC–Wandlers. Bei Nichtbedarf können die Anschlüsse dafür isoliert werden.


Auf das Bild wird in diesem Dokument verwiesen:

Die Spannungsverdopplung (alte Version)
Wir beschreiben eine Schaltung, mit der sich aus 6 Volt knapp 12 Volt gewinnen lassen (veraltete Version!).
