Step–up–Wandler mit LTC1871

  Zurück zum aufrufenden Dokument.

  Seiten mit diesem Bild.

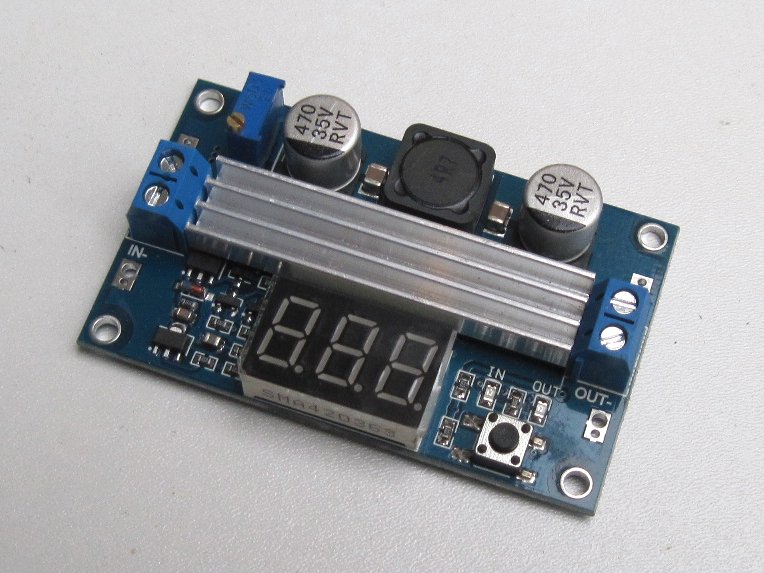

Ein Step–up–Wandler mit LTC1871 als Haupt–Chip.

Solche fertig aufgebauten Spannungswandler–Platinen sind um kleines Geld in der „Bucht” zu finden. Ihre Effizienz liegt bei rund 90%, wenn die Last am Ausgang nicht zu groß ist.

5 Volt am Eingang und 12 Volt bei 2 Ampère am Ausgang sind auch ohne zusätzliche Kühlung für längere Zeit machbar.

Mit dem Potentiometer lässt sich die Ausgangsspannung leider nur auf–, nicht aber herunterregeln. Die Spannungsanzeige lässt sich von Eingang auf Ausgang umschalten oder ganz ausschalten (mit dem Drucktaster).

Diese Leistung genügt sogar, um an 6 Volt–Bordnetzen manche LED–Scheinwerfereinsätze mit 12 Volt (und Prüfzeichen) zu betreiben.
