Drehzahlmesser eichen: die Hilfsschaltung

  Seiten mit diesem Bild.

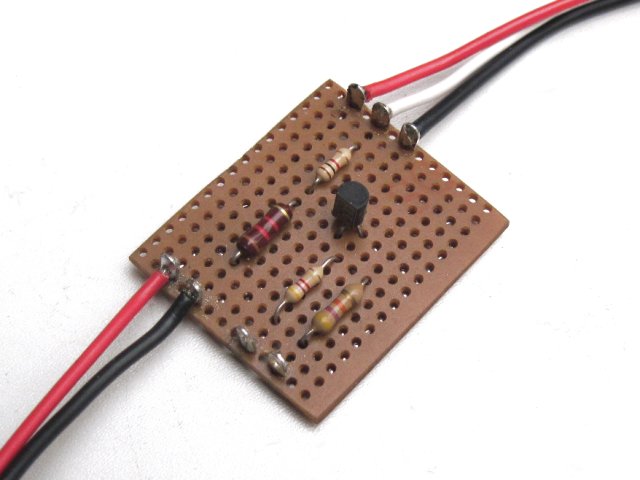

Die Platine mit der Hilfsschaltung für die Eichung des Drehzahlmessers.

Eigentlich benötigt diese kleine Schaltung nur drei Widerstände. Einer mit 2,2 kΩ war jedoch partout nicht mehr in der Grabbelkiste zu finden, also habe ich 1,2 und 1 kΩ in Serie geschaltet.

Das Audiokabel zum Lautsprecherausgang des PC fehlt hier noch.

Auf das Bild wird in diesem Dokument verwiesen:

Drehzahlmesser eichen
Justierung des Drehzahlmessers mit einer Hilfsschaltung und Audio–Dateien.
