Testaufbau: Drehzahlmesser kalibrieren

  Seiten mit diesem Bild.

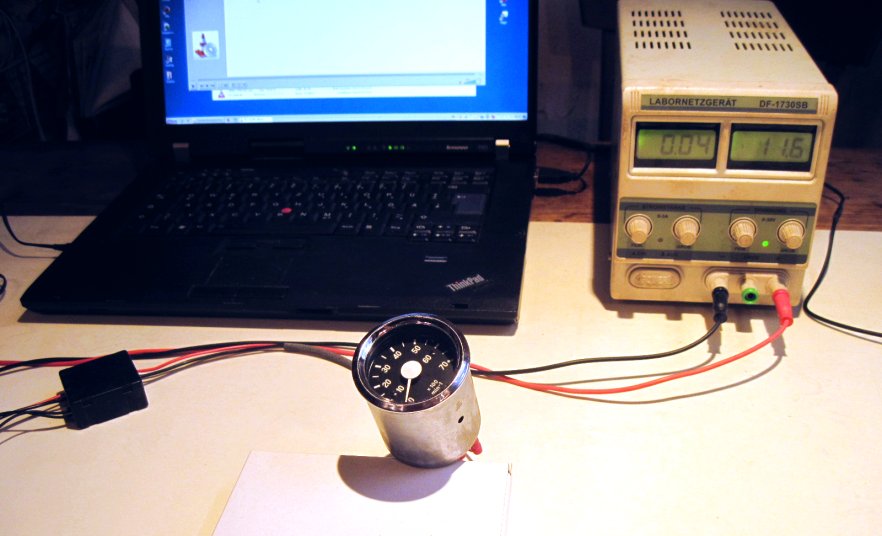

Prüfung und Kalibrierung des Drehzahlmessers: der Testaufbau.

Mit einer kleinen Hilfsschaltung, einem Rechner mit ein paar Audiodateien und einer Hilfsspeisung (Spannungsquelle) ist es ganz leicht, jeden elektronischen Drehzahlmesser (hier eine Ausführung für 12 Volt) genau zu justieren. Der muss natürlich ein Trimmpotentiometer haben - was aber praktisch bei fast allen Exemplaren so ist. Das Foto zeigt den dafür nötigen Testaufbau.

Die Spannung der Hilfsspeisung darf zwischen 10 und 15 Volt liegen, Batterien, Akkus oder ein Steckernetzteil tun's auch. Hier wurde ein Labornetzgerät benutzt. Gut zu sehen: Die Hilfs–Elektronik und der Drehzahlmesser brauchen zusammen 40 mA Ruhestrom - das ist etwas mehr als eine normale Leuchtdiode und nicht die Welt.

Links vorne im kleinen Plastikgehäuse ist die Hilfsschaltung aus einem Transistor und drei Widerständen. Weitere Infos findet ihr auf der verweisenden Seite.


Auf das Bild wird in diesem Dokument verwiesen:

Drehzahlmesser eichen
Justierung des Drehzahlmessers mit einer Hilfsschaltung und Audio–Dateien.
