Erweiterter Schaltplan für das Gespann mit vielen Extras

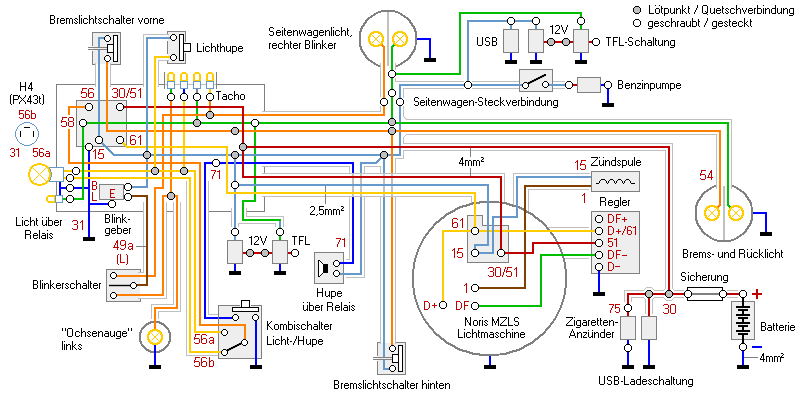

Dieser Schaltplan zeigt ein auf „moderne Zeiten” gehobene Version der Elektrik für unser Victoria–Gespann aus den 1950er Jahren, jedoch nur mit den relevantesten Teilen - einiges wurde der Übersicht halber weggelassen.
Wichtig sind beispielsweise die zwei Bremslichtschalter und die Blinker.
Manche Dinge sind hingegen eher untypisch, so die Spritpumpe vom Seitenwagen, die USB–Ladeschaltungen, der Zigarettenanzünder, die Lichthupe, die Spannungsverdoppelungen und Tagfahrleuchten.
Gimmicks wie Voltmeter oder Drehzahlmesser sind nicht eingezeichnet.
Auf das Bild wird in diesem Dokument verwiesen:
