Ersatzteile–Liste KR26/KR26 N

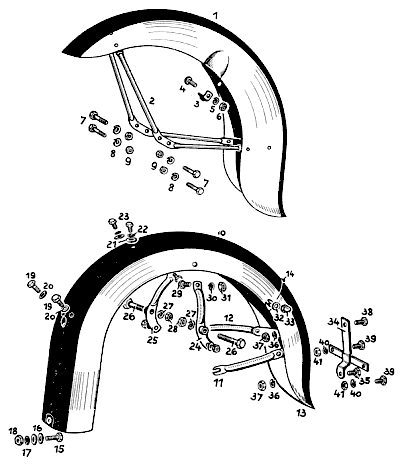

Tafel 15: Schutzbleche

Verweisende Seiten:

Höhe der Tafel: klein – mittel – original

Höhe der Tabelle: klein – mittel – original

Abb.	Beschreibung	Best.-Nr.	St.
1	Vorderschutzblech vollst., grau, schwarz oder capri	3590 K8	1
2	Schutzblechstrebe einzeln links	3620 K05	1
2	Schutzblechstrebe einzeln rechts	3620 K09	1
3	Haltewinkel für Bremszug	3814 K1	1
4	Linsenkopfschraube	M 5×10 DIN 85	1
5	Federring	A 5 DIN 127	1
6	Sechskantmutter	M 5 DIN 934	4
7	Sechskantschraube	M 8×22 DIN 931 od. 933	4
8	Federring	A 8 DIN 127	4
9	Sechskantmutter	M 8 DIN 934	4
10	Hinterradschutzblech vollst., grau, schwarz oder capri	3580 K7	1
11 12	Schutzblechstrebe links einzeln Schutzblechstrebe rechts einzeln	3620 K06	2
13	Schutzblechendstück mit Strebe, grau, schwarz oder capri	3580 K15	1
14	Schutzblechscharnier	7380 K03	1
15	Sechskantschraube	M 7×35 DIN 931	1
16	Beilagscheibe	24419	2
17	Zahnscheibe	FZI 7	1
18	Sechskantmutter	M 7 DIN 934	1
19	Sechskantschraube	M 7×15 DIN 933	2
20	Zahnscheibe	FZI 7	2
21	Beilagscheibe	24419	2
22	Zahnscheibe	FZI 7	2
23	Sechskantschraube	M 7×18 DIN 933	2
24	Stützstrebe links vollständig m/Schraube, Mutter und Scheibe	3590 K6	1
25	Stützstrebe rechts vollständig m/Schraube, Mutter und Scheibe	3590 K5	1
26	Sechskantschraube	M 8×50 DIN 931	2
27	Federring	A 8 DIN 127	2
28	Sechskantmutter	M 8 DIN 934	2
29	Sechskantschraube	M 8×20 DIN 933	2
30	Federring	A 8 DIN 127	2
31	Sechskantmutter	M 8 DIN 934	2
32	Federscheibe 8,4 Ø Form B	ATN 5103	2
33	Hutmutter	M 8 DIN 1587	2
34	Halter für Kennzeichen	3590 K2	1
35	Sechskantschraube	M 5×10 DIN 931	1
36	Federring	A 5 DIN 127	2
37	Sechskantmutter	M 5 DIN 934	2
38	Sechskantschraube	M 5×15 DIN 931	1
39	Sechskantschraube	M 4×9 DIN 931	2
40	Federring	A 4 DIN 127	2
41	Sechskantmutter	M 4 DIN 934	2
	Achtung! Stets den Farbton für lackierte Ersatzteile angeben!
