Ersatzteile–Liste KR26/KR26 N

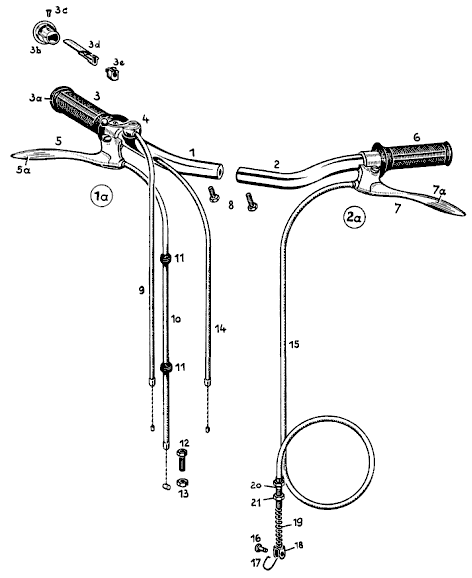

Tafel 8: Lenker und Züge
Verweisende Seiten:
Hinweis: Die Züge werden in der Abbildung gegenüber dem Original verkürzt dargestellt.
Höhe der Tafel: klein –
mittel –
original
Höhe der Tabelle: klein –
mittel –
original
| Abb. | Beschreibung | Best.-Nr. | St. |
|---|---|---|---|
| 1 | Lenkerhälfte rechts leer | 3760 K3 | 1 |
| Lenkerhälfte rechts einbaufähig (1a) | 3760 K5 | 1 | |
| 2 | Lenkerhälfte links leer | 3760 K2 | 1 |
| Lenkerhälfte links einbaufähig (2a) | 3760 K4 | 1 | |
| Lenker vollständig, bestehend aus der rechten und linken Lenkerhälfte einbaufertig | - | 1 | |
| 3 | Vergaser–Drehgriff vollständig mit Wulst | 10194a | 1 |
| 3a | Gummibezug mit Wulst | 3826 K02 | 1 |
| 3b | Abschlusskappe | 18848 | 1 |
| 3c | Schraube für Abschlusskappe | 18844 | 1 |
| 3d | Gleitstein | 10194/2 | 1 |
| 3e | Kabelstütze | 10194/1 | 1 |
| 4 | Lufthebel vollständig | 10193 | 1 |
| 5 | Bremshebel vollständig | 10195 | 1 |
| Bremshebel leer (5a) | 19607 | 1 | |
| 6 | Festgriff mit Wulst | 3826 K01 | 1 |
| 7 | Kupplungshebel vollständig | 10196 | 1 |
| Kupplungshebel leer (7a) | 19606 | 1 | |
| 8 | Sechskantschraube | M 8×15 DIN 933 | 1 |
| 9 | Bowdenzug komplett für Lufthebel | 18896d | 1 |
| 10 | Bowdenzug komplett für Handbremse | 3900 K1 | 1 |
| 11 | Kabelmuffe | 20619 | 2 |
| 12 | Stellschraube | 7334 K8 | 1 |
| 13 | Sechskantmutter | 7354 K22 | 1 |
| 14 | Bowdenzug komplett für Vergaser | 18897b | 1 |
| 15 | Bowdenzug komplett für Kupplung | 18892a | 1 |
| 16 | Bolzen zum Bügel | 18213 | 1 |
| 17 | Sicherungsfeder | 2644 K3 | 1 |
| 18 | Bügel zur Kupplungsbetätigung | 18212 | 1 |
| 19 | Druckfeder | 18812 | 1 |
| 20 | Stellschraube | 8173 | 1 |
| 21 | Gegenmutter | M 6 DIN 934 | 1 |
Hinweise
Abb. 3a: Innendurchmesser 26 mm.
Abb. 6: Innendurchmesser 22 mm
(für Lenker 7/8").
Abb. 13: M7.
Abb. 16 bis 18:
zu Hebel Bild 31 / Tafel 5 (Kupplung).
Für die Suche: Gummitülle.
