Ersatzteile–Liste KR26/KR26 N

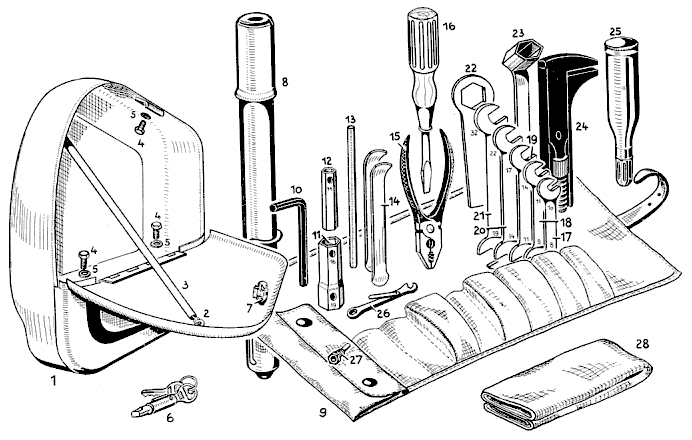

Tafel 22: Werkzeugkasten und Werkzeug
Höhe der Tafel: klein –
mittel –
original
Höhe der Tabelle: klein –
mittel –
original
| Abb. | Beschreibung | Best.-Nr. | St. |
|---|---|---|---|
| 1 | Werkzeugkasten mit Bild 6 | 6530 K1 | 1 |
| 2 | Kette für Werkzeugkasten | 7564 K1 | 1 |
| 3 | Schutzschlauch für Kette | 7146 K21 | 1 |
| 4 | Sechskantschraube | M 6×10 DIN 933 | 3 |
| 5 | Zahnscheibe | FZI 6 | 3 |
| 6 | Schloßsatz für eine Maschine | 6519 K4 | 1 |
| 7 | Halbrundniet | 3×10 DIN 660 | 2 |
| 8 | Luftpumpe | 05432 | 1 |
| 9 | Werkzeugtasche | 18924a | 1 |
| 10 | Sechskant–Stiftschlüssel | 10098 | 1 |
| 11 | Steckschlüssel 16 × 19 | 20195 | 1 |
| 12 | Steckschlüssel 11 SW | 18921a | 1 |
| 13 | Dorn | 18919 | 1 |
| 14 | Reifenheber | 18920a | 2 |
| 15 | Kombinationszange | 05173 | 1 |
| 16 | Schraubenzieher | 05175a | 1 |
| 17 | Doppelmaulschlüssel 10 × 8 | 6564 K01 | 1 |
| 18 | Doppelmaulschlüssel 11 × 9 | 6564 K02 | 1 |
| 19 | Doppelmaulschlüssel 14 × 11 | 6564 K03 | 1 |
| 20 | Doppelmaulschlüssel 17 × 14 | 6564 K04 | 1 |
| 21 | Doppelmaulschlüssel 22 × 19 | 6564 K05 | 1 |
| 22 | Ringschlüssel Sechskant 32 | 6554 K1 | 1 |
| 23 | Zündkerzenschlüssel | 18937 | 1 |
| 24 | verstellbarer Schraubenschlüssel | 05287 | 1 |
| 25 | Fettpresse | 06270 | 1 |
| 26 | Unterbrecherschlüssel | 6560 K01 | 1 |
| 27 | Düse, Größe 100 | 693 | 1 |
| 28 | Putzlappen | 23903 | 1 |
| Werkzeug vollständig Bild 9 - 28 | 6600 K021 | 1 | |
| Achtung! Stets den Farbton für lackierte Ersatzteile angeben! |
Hinweise
Abb. 6, 7: Das Werkzeugkastenschloss selbst wird in der Liste nicht aufgeführt,
ist jedoch wohl in Abbildung 6 mit enthalten.
Abb. 11: Das sollte eher 17 × 19 sein.
Abb. 26: Bing, Hauptdüse Typ 100.
Für die Suche: Engländer, Imbusschlüssel, Montiereisen, Montierhebel, Kombizange.
