Ersatzteile–Liste KR26/KR26 N

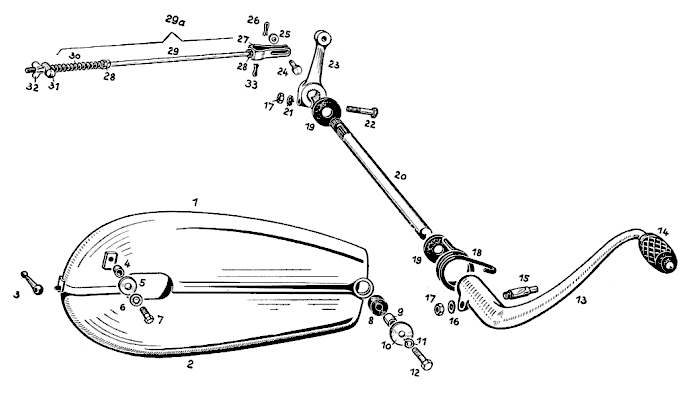

Tafel 21: Kettenschutz und Hinterradbremsbetätigung
Höhe der Tafel: klein –
mittel –
original
Höhe der Tabelle: klein –
mittel –
original
| Abb. | Beschreibung | Best.-Nr. | St. |
|---|---|---|---|
| 1 | Kettenschutzoberteil | 5140 K2 | 1 |
| 2 | Kettenschutzunterteil | 5140 K3 | 1 |
| Kettenschutzkasten vollständig, Bild 1 - 12 | 5140 K04 | 1 | |
| 3 | Knebel | 4509 | 1 |
| 4 | Distanzring | 7114 K20 | 1 |
| 5 | Scheibe | 7314 K42 | 1 |
| 6 | Zahnscheibe | FZI 8 | 1 |
| 7 | Sechskantschraube | M 8×20 DIN 933 | 1 |
| 8 | Gummiring | 12154 | 1 |
| 9 | Distanzbüchse | 12155 | 1 |
| 10 | Scheibe | 12153 | 1 |
| 11 | Federring | A 8 DIN 127 | 1 |
| 12 | Sechskantschraube | M 8×50 DIN 931 | 1 |
| 13 | Bremshebel | 5084 K5 | 1 |
| 14 | Gummi für Bremshebel | 20207 | 1 |
| 15 | Spannkeil | 7414 K2 | 1 |
| 16 | Unterlegscheibe | 7,4 Ø DIN 125 | 1 |
| 17 | Sechskantmutter | M 7 DIN 934 | 2 |
| 18 | Rückholfeder | 7364 K4 | 1 |
| 19 | Gummiring | 7146 K16 | 2 |
| 20 | Welle für Bremshebel | 7124 K4 | 1 |
| 21 | Federring | A 7 DIN 127 | 1 |
| 22 | Sechskantschraube | M 7×30 DIN 931 | 1 |
| 23 | Zwischenhebel | 5084 K6 | 1 |
| 24 | Bolzen zum Gelenkstück | 7034 K22 | 1 |
| 25 | Beilagscheibe | 38-02-034 | 1 |
| 26 | Splint | 2×12 DIN 94 | 1 |
| 27 | Gabelstück für Bremszange | 7464 K1 | 1 |
| 28 | Sechskantmutter | M 6 DIN 934 | 4 |
| 29 | Bremsstange leer | 5114 K2 | 1 |
| Bremsstange vollständig, Bild 24 - 33 | 5110 K2 | 1 | |
| 30 | Feder zur Bremsstange | 18812 | 1 |
| 31 | Zugbolzen | 19556 | 1 |
| 32 | Flügelmutter | 18810 | 1 |
| 33 | Splint | 1,5×12 DIN 94 | 1 |
| Achtung! Stets den Farbton für lackierte Ersatzteile angeben! |
Hinweise
Abb. 1: Achtung! Im oberen Kettenkastenteil ist ein Schauloch
für die Kettenspannung, das hier nicht eingezeichnet wurde (mit der KR25 S eingeführt). Es wird mit einem
verchromten Deckel verschlossen und der mit einem ebenso verchromten Federbügel gesichert. Die Schraube dafür
ist M5. Die Teilenummern für die da gleiche KR25 sind 09455, 09456 und 02402 (M5 × 8 DIN 931,
spätere Maschinen: Linse, M5 × 8 DIN 85).
Abb. 3: M6.
Abb. 23: Es gibt auch eine Ausführung mit einer Anschlagfläche hinten
unter dem oberen Auge. Das Gegenstück wurde jedoch nie umgesetzt.
Für die Suche: Bremspedal, Hinterradbremse, Kettenkasten.
