Ersatzteile–Liste KR26/KR26 N

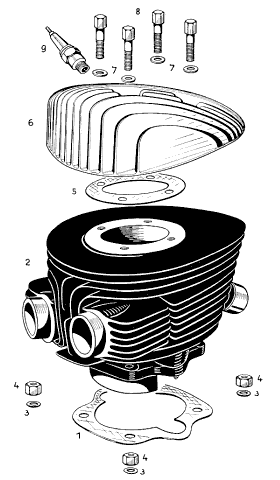

Tafel 2: Zylinder und Zylinderkopf
Verweisende Seiten:
Höhe der Tafel: klein –
mittel –
original
Höhe der Tabelle: klein –
mittel –
original
| Abb. | Beschreibung | Best.-Nr. | St. |
|---|---|---|---|
| 1 | Zylinderfußdichtung | 10224 | 1 |
| 2 | Zylinder | 1013 K5 | 1 |
| 3 | Zahnscheibe | FZI 8 | 4 |
| 4 | Sechskantmutter für Zylinderbefestigung am Gehäuse | (16213) M8 DIN 934 | 4 |
| 5 | Zylinderkopfdichtung | 19127 | 1 |
| 6 | Zylinderkopf bis Maschine Nr. 21380 | 1021 K5 | 1 |
| - | Zylinderkopf ab Maschine Nr. 21381 und als Ersatz bis Maschine Nr. 21380 | 1021 K8 | 1 |
| 7 | Beilagscheibe | 18167 | 4 |
| 8 | Sechskantschraube für Zylinderkopfbefestigung an Zylinder | 18166 | 4 |
| 9 | Zündkerze Beru K 225 b 1/14 u oder Bosch W 225/T1 für höhere Beanspruchung Beru K 240 b/1/14 u oder Bosch W 240/T1 |
DIN 72502 | 1 |
| - | Zündkerzenbüchse | 19113 | 1 |
Hinweise
Abb. 3: Zahnscheibe M8, Zahnung innenliegend.
Abb. 7: Achtung: Das sind keine normalen, sondern verstärkte und dicke Beilegscheiben M8.
Abb. 8: M8 × 40, 10 mm hohe Köpfe, Schlüsselweite 11.
Abb. 9: NGK: B7HS / B8HS (Iridium:
BR7HIX / BR8HIX). Bosch neue Bezeichnung: W5A / W4A. Beru neue Bezeichnung: 14-7A / 14-5A.
