Ersatzteile–Liste KR26/KR26 N

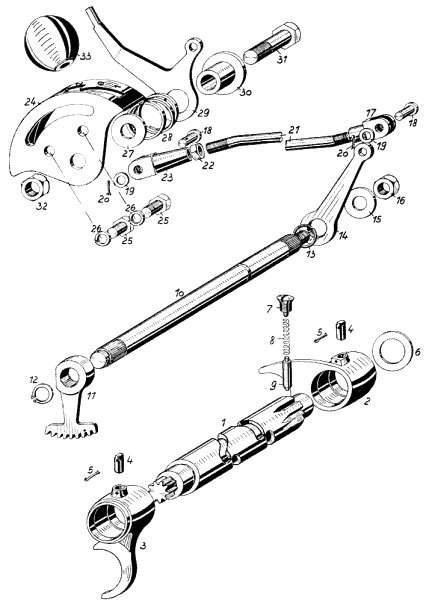

Tafel 8: Handschaltung, Gangschaltung und Betätigung
- Übersicht Ersatzteilliste Victoria KR26 (N)
- Schaltung (und Einstellung)
Höhe der Tafel: klein –
mittel –
original
Höhe der Tabelle: klein –
mittel –
original
| Abb. | Beschreibung | Best.-Nr. | St. |
|---|---|---|---|
| 1 | Schaltwelle | 18243 | 1 |
| 2 | Schaltgabel für Hauptwelle | 18245 | 1 |
| 3 | Schaltgabel für Vorgelegewelle | 18244 | 1 |
| 4 | Führungsbolzen | 18233 | 2 |
| 5 | Splint | 2Ø×17 DIN 94 | 2 |
| Schaltwelle einbaufertig a.d. Teilen Bild 1 - 5 | 19240a | 1 | |
| 6 | Beilagscheibe | 18216 | 1 |
| 7 | Druckschraube | 18226 | 1 |
| 8 | Arretierfeder | 18227 | 1 |
| 9 | Arretierbolzen | 18225 | 1 |
| 10 | Schaltstange | 18246 | 1 |
| 11 | Schaltsegment | 18247a | 1 |
| 12 | Seegerring 12 × 1 DIN 471 | 18065 | 1 |
| Schaltstange einbaufertig a.d. Teilen Bild 10 - 16 | 19270 | 1 | |
| 13 | Sprengring zur Schaltstange | 18222 | 1 |
| 14 | Schalthebel | 18010 | 1 |
| 15 | Beilagscheibe 10,5 Ø DIN 125 | 18026 | 1 |
| 16 | Sechskantmutter M 10 DIN 934 | 18264 | 1 |
| 17 | unteres Gabelstück (kurz) | 18019a | 1 |
| 18 | Bolzen 6 Ø × 18 | 18013 | 1 |
| 19 | Beilagscheibe 6,4 Ø DIN 125 | 18014 | 1 |
| 20 | Splint 1,5 Ø × 12 DIN 194 zu 18013 | 18015 | 1 |
| 21 | Schaltgestänge | 18022 | 1 |
| Schaltgestänge vollständig a.d. Teilen Bild 17 - 23 | 18022a | 1 | |
| 22 | Sechskantmutter M 8 DIN 934 | 18021 | 1 |
| 23 | oberes Gabelstück (lang) | 18020a | 1 |
| 24 | Schaltsegment | 18012 | 1 |
| 25 | Sechskantschraube | M 8×12 DIN 933 | 2 |
| 26 | Federring | 8,4 DIN 127 | 2 |
| 27 | Unterlegscheibe 10,5 Ø DIN 125 | 18026 | 1 |
| 28 | Feder | 18023 | 1 |
| 29 | Schalthebel mit Knopf, Bild 33 | 18011 | 1 |
| 30 | Büchse | 18025 | 1 |
| 31 | Sechskantschraube M 10 × 30 DIN 931 | 18024 | 1 |
| 32 | Sechskantmutter | M 10 DIN 934 | 1 |
| 33 | Griffkugel | 18016 | 1 |
| Schaltsegment am Kraftstoffbehälter einbaufertig bestehend aus den Teilen Bild Nr. 24 - 32 | 19320 | 1 |
