Ersatzteile–Liste KR26/KR26 N

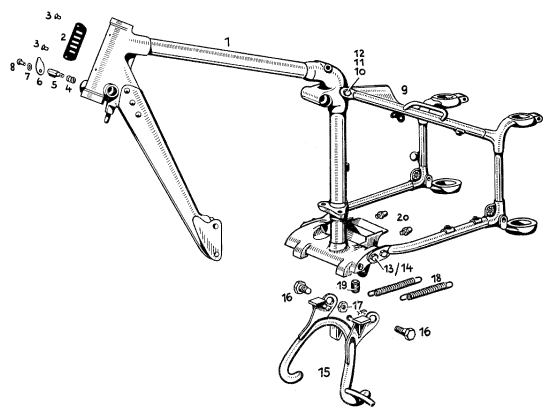

Tafel 11: Rahmen
Verweisende Seiten:
Höhe der Tafel: klein –
mittel –
original
Höhe der Tabelle: klein –
mittel –
original
| Abb. | Beschreibung | Best.-Nr. | St. |
|---|---|---|---|
| 1 | Rahmen–Vorderteil für KR 26 | 3600 K3 | 1 |
| Rahmen–Vorderteil für KR 26 N | 3600 K11 | 1 | |
| 1 | Typenschild für KR 26 | 3681 K1 | 1 |
| Typenschild für KR 26 N | 3681 K3 | 1 | |
| Typenschilder werden nur gegen Vorlage des Kraftfahrzeugbriefs abgegeben | |||
| 3 | Halbrundkerbniet | 2,6×5 DIN 1476 | 2 |
| 4 | Druckfeder | 2654 K2 | 1 |
| 5 | Schloßaufnahmegehäuse | 6513 K1 | 1 |
| 6 | Deckel für Schloßaufnahmegehäuse | 22772 | 1 |
| 7 | Federscheibe | A 4 DIN 137 | 1 |
| 8 | Halbrundnagel | 4Ø×15 DIN 1476 | 1 |
| 9 | Hinterradgabel leer für KR 26 | 3600 K4 | 1 |
| 9 | Hinterradgabel leer für KR 26 N | 3600 K12 | 1 |
| 10 | Sechskantschraube | M 10×90 DIN 931 | 1 |
| 11 | Federring | A 10 DIN 127 | 1 |
| 12 | Sechskantmutter | M 10 DIN 934 | 1 |
| 13 | Sechskantschraube | M 10×20 DIN 931 | 4 |
| 14 | Federring | A 10 DIN 127 | 4 |
| 15 | Stützständer für KR 26 | 3550 K1 | 1 |
| Stützständer für KR 26 N | 3550 K3 | 1 | |
| 16 | Stützständerschraube | 7334 K6 | 2 |
| 17 | Sechskantmutter | M 10 DIN 936 | 2 |
| 18 | Stützständerfeder | 7364 K5 | 2 |
| 19 | Anschlaggummi | 12235 | 1 |
| 20 | Schmiernippel | 06271 | 2 |
| Rahmen vollständig KR 26 | 3600 K7 | 1 | |
| Rahmen vollständig KR 26 N | 3600 K14 | 1 | |
| bestehend aus den Teilen Bild Nr. 1 und 9 - 20 | |||
| Achtung! Stets den Farbton für lackierte Ersatzteile angeben! |
Hinweise
Abb. 5 und 6: Gemeint ist Lenkradschloss.
Abb. 16: eine Schraube mit dickerem Bund, Feingewinde M10.
Abb. 17: Feingewinde M10.
Abb. 20: Schmiernippel M6.
