Ersatzteile–Liste KR26/KR26 N

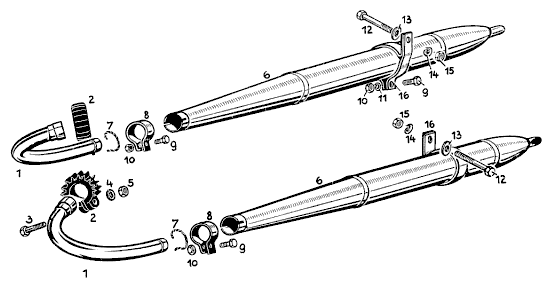

Tafel 13: Auspuffanlage

Verweisende Seiten:

Höhe der Tafel: klein – mittel – original

Höhe der Tabelle: klein – mittel – original

Abb.	Beschreibung	Best.-Nr.	St.
1	Auspuffrohr für KR 26	1360 K1	2
	Auspuffrohr für KR 26 N	1360 K2	2
2	Klemmring mit Schraube, Zahnscheibe und Mutter Bild 3, 4, 5	7430 K01	2
3	Sechskantschraube	M 7×40 DIN 931	2
4	Zahnscheibe	FZI 7	2
5	Sechskantmutter	M 7 DIN 934	2
6	Auspufftopf	1310 K3	2
7	Asbestschnur	18778	2
8	Klemmschelle mit Schraube u. Mutter Bild 9 u. 10	7390 K03	2
9	Sechskantschraube	M 6×18 DIN 931	4
10	Sechskantmutter	M 6 DIN 934	4
11	Federring	A 6 DIN 127	4
12	Sechskantschraube	M 8×50 DIN 931	2
13	Beilagscheibe	8 DIN 125	2
14	Federring	A 8 DIN 127	2
15	Sechskantmutter	M 8 DIN 934	2
16	Rohrschelle mit Schraube, Federring, Scheibe und Mutter Bild 12, 13, 14, 15	7390 K4	2

Abb. 1: Tatsächlich sind die Krümmer untereinander austauschbar.
Abb. 2, 3, 4, 5: Die Krümmersterne 2 lassen sich auch für M8 aufbohren. Schraubenköpfe und Muttern bis Schlüsselweite 14 lassen sich dann noch greifen und drehen.
Für die Suche: Krümmer, Krümmerstern.
