Ersatzteile–Liste KR26/KR26 N

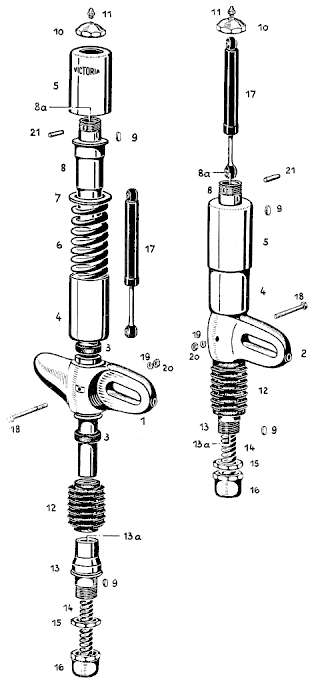

Tafel 2: Hinterrad–Teleskopfederung
Höhe der Tafel: klein –
mittel –
original
Höhe der Tabelle: klein –
mittel –
original
| Abb. | Beschreibung | Best.-Nr. | St. |
|---|---|---|---|
| 1 | Hinterradfaust mit Führungsrohr vollständig links | 3510 K1 | 1 |
| 2 | Hinterradfaust mit Führungsrohr vollständig rechts | 3510 K2 | 1 |
| 3 | Gummipuffer | 7146 K13 | 4 |
| 4 | Schutzhülse unten | 7321 K1 | 2 |
| 5 | Schutzhülse oben | 7321 K2 | 2 |
| 6 | Druckfeder oben | 2654 K31 | 2 |
| 7 | Scheibe | 7314 K44 | 2 |
| 8 | Führungshülse mit Büchse oben | 3790 K5 | 2 |
| 8a | Büchse einzeln | 7012 K13 | 2 |
| 9 | Paßfeder | A 5×3×12 DIN 6885 | 4 |
| 10 | Abschlußmutter oben | 7354 K17 | 2 |
| 11 | Schmiernippel | 06271 | 2 |
| 12 | Faltenbalg | 3576 K1 | 2 |
| 13 | Führungshülse mit Büchse unten | 3790 K4 | 2 |
| 13a | Büchse einzeln | 7012 K13 | 2 |
| 14 | Druckfeder unten | 2654 K28 | 2 |
| 15 | Achtkantmutter | 7354 K20 | 2 |
| 16 | Abschlußmutter vollständig unten | 7350 K4 | 2 |
| 17 | Teleskopstoßdämpfer | 4600 K1 | 2 |
| 18 | Sechskantschraube | 7334 K9 | 2 |
| 19 | Federring | B 6 DIN 127 | 2 |
| 20 | Sechskantmutter | M 6 DIN 934 | 2 |
| 21 | Stift | 7274 K1 | 2 |
| Teleskopholm einbaufertig links | 4100 K1 | 1 | |
| Teleskopholm einbaufertig rechts | 4100 K2 | 1 | |
| Hinterradfederung einbaufertig bestehend aus den Teilen Bild 1 - 21 einschl. Tafel 11 Bild 9 [Heckrahmen] | |||
| für KR 26 | 3600 K021 | 1 | |
| für KR 26 N | 3600 K020 | 1 | |
| Achtung! Stets den Farbton für lackierte Ersatzteile angeben! |
Hinweise
Abb. 11: M6.
In der Originalliste ist bei den kompletten Heckrahmen ein Fehler, da heißt es „Tafel 14 Bild 9”. Richtig ist Tafel 11, Rahmen.
Für die Suche: Federung, Hinterradfederung, Hirafe, Stoßdämpfer.
